Ölçüm Sistemleri ve Otomasyon
Teknoloji - Dijitalleşme - Endüstri 4.0
Üretim hattınızdaki kaliteyi dijitalleştirin. Bu kategoride, Endüstri 4.0 vizyonuyla geliştirdiğimiz robotik ölçüm hücrelerinden dijital veri işleme ünitelerine, anahtar teslim ölçüm istasyonlarından hat içi otomatik kontrol sistemlerine kadar tüm otomasyon çözümlerimizi bulabilirsiniz. Tamamı yerli tasarım ve üretim olan sistemlerimiz; ölçüm verilerinizi anlık izler, kaydeder ve ERP altyapınıza aktararak izlenebilir bir kalite süreci sunar.
Industry 4.0

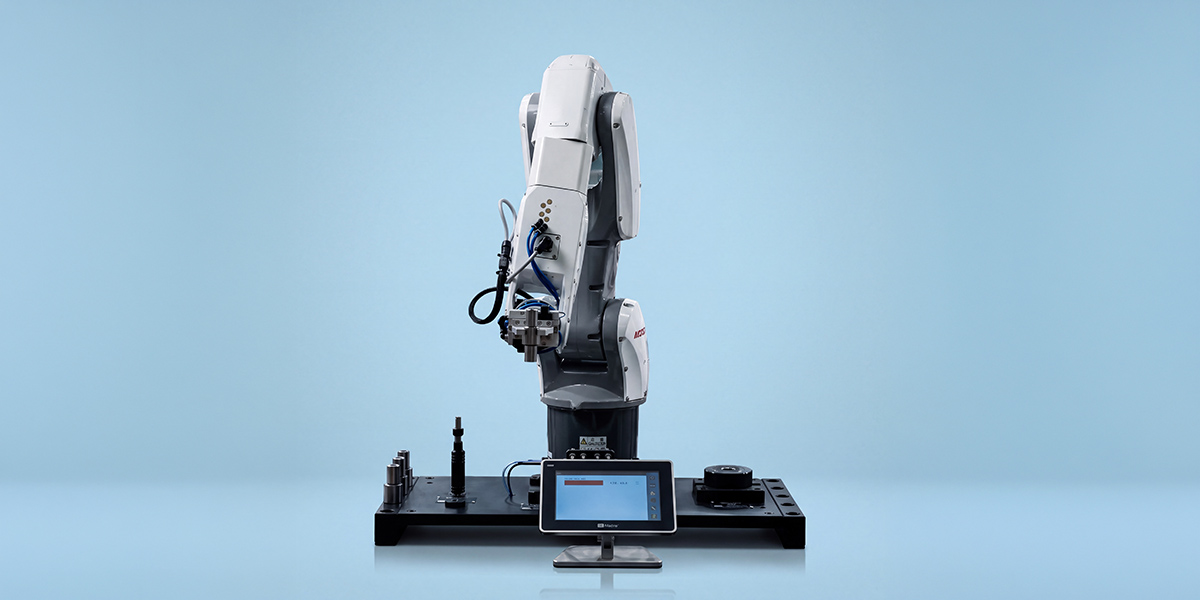

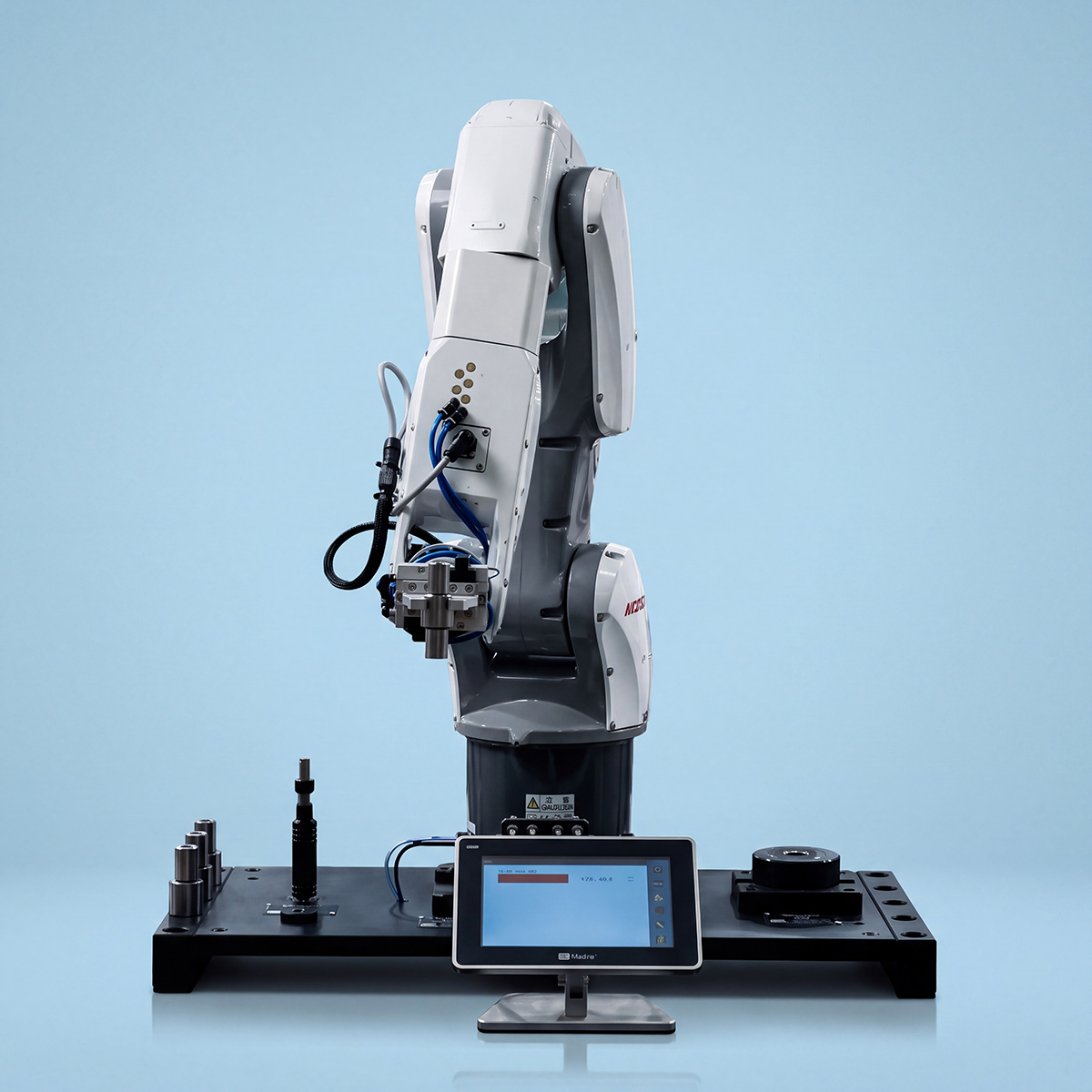

Robotik ve Hat İçi Otomatik
Ölçüm Sistemleri
Seri üretimde %100 kontrol artık bir hedef değil, standart. Robot kollu ölçüm hücrelerimiz ve hat içi (in-line) otomatik ölçüm sistemlerimiz, parçalarınızı üretim hattından çıkar çıkmaz mikron hassasiyetinde ölçer; insan kaynaklı ölçüm hatalarını tamamen ortadan kaldırır. Yüksek çevrim hızına sahip sistemlerimiz otomotiv, savunma ve makine imalat sektörlerinin yoğun üretim temposuna uyum sağlar; hatalı parçayı anında ayırır, ölçüm sonuçlarını SPC yazılımına ve ERP sisteminize gerçek zamanlı aktarır. Üretim hattınıza özel projelendirilen otomatik ölçüm sistemleri için mühendis ekibimizden ücretsiz keşif talep edebilirsiniz.
Anahtar Teslim Entegre Ölçüm İstasyonları
Tek parça, onlarca kritik ölçü — tek istasyon, saniyeler içinde sonuç. Anahtar teslim entegre ölçüm istasyonlarımız; havalı ölçüm, temaslı prob, dijital gösterge ve konum kontrol yöntemlerini tek gövdede birleştirerek parçanıza özel tasarlanır. Operatör parçayı yerleştirir, istasyon tüm çap, derinlik, salgı ve konum ölçümlerini otomatik tamamlar; geçer/geçmez sonucunu anında raporlar. Kombine ölçüm istasyonlarımız, ara kontrol ve final kontrol operasyonlarında iş gücünü azaltırken ölçüm tekrarlanabilirliğini en üst düzeye çıkarır. Referans projelerimizi inceleyin, parçanız için özel çözüm isteyin.

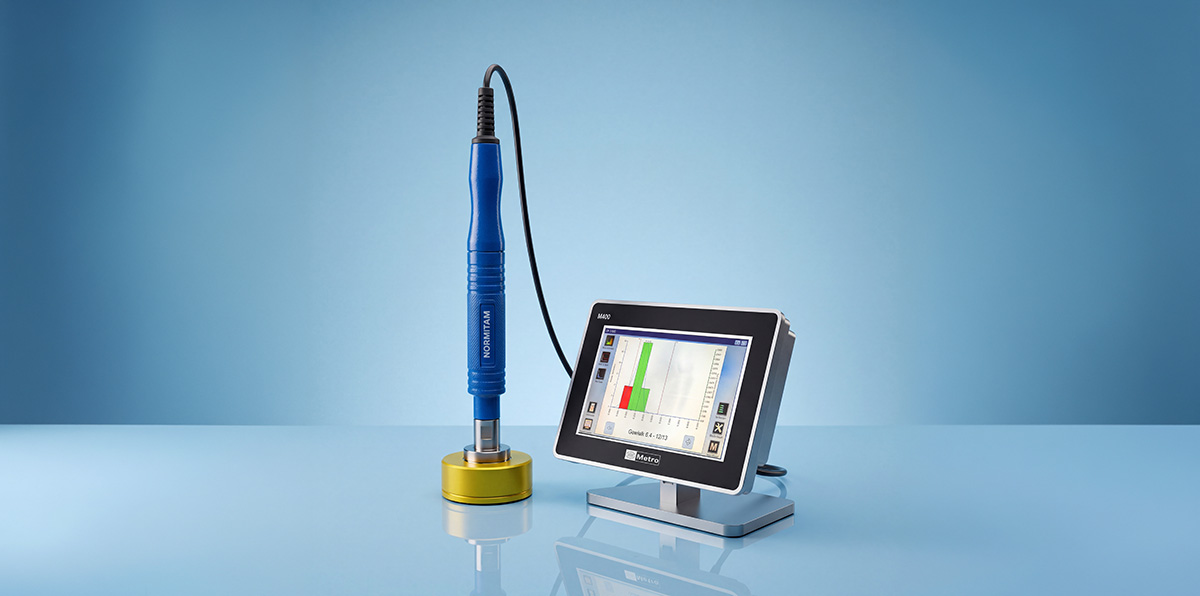

Metro Display

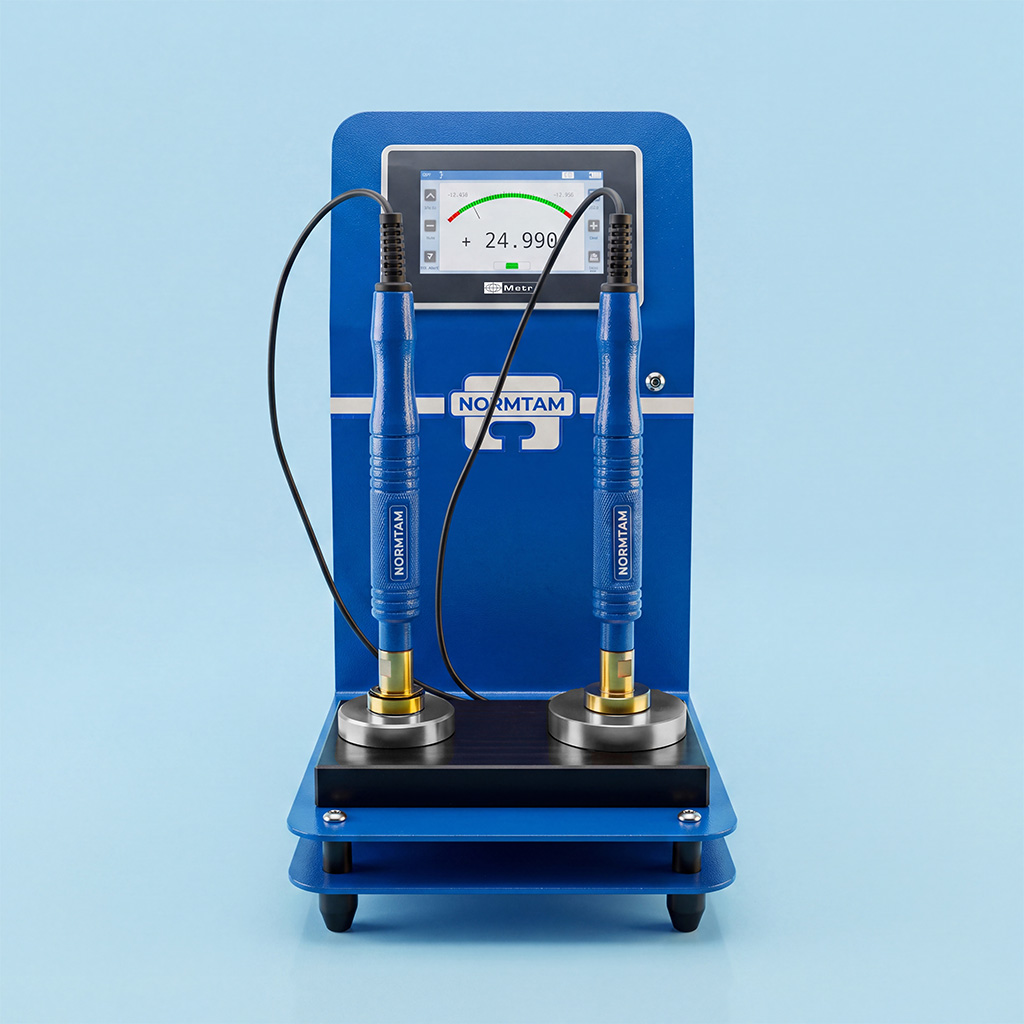

Dijital Gösterge ve Veri İşleme Üniteleri
Ölçtüğünüz her değeri görün, kaydedin, analiz edin. Tescilli Metro Display ürün ailesi — M1, M3, M4 ve M400 modelleri — havalı ve temaslı ölçüm cihazlarından gelen sinyalleri yüksek çözünürlüklü dijital göstergeye dönüştürür. Renkli ekranında tolerans bantlarını görsel olarak izleyebilir, çok kanallı modellerle aynı anda birden fazla ölçüyü takip edebilirsiniz. Dahili SPC fonksiyonları ile Cp/Cpk analizi yapar; ölçüm verilerini USB, Ethernet veya endüstriyel protokoller üzerinden ERP ve bulut sistemlerine aktarır. Kalite 4.0 dönüşümünüzün veri toplama altyapısını Metro Display ile kurun.
Hassas Ölçüm Cihazları
(DiaNorm Serisi)
Fiziksel Doğrulama Araçları - Standart / Özel Üretim Mastarlar
Atölyenizde ve kalite laboratuvarınızda mikron hassasiyeti. Tescilli DiaNorm serisi; iç çap, dış çap, pah ve derinlik ölçümlerinde uzmanlaşmış, tamamen yerli üretim hassas ölçüm cihazlarından oluşur. İthal muadillerine göre hızlı teslimat, yerinde teknik servis ve ekonomik yedek parça avantajı sunan DiaNorm cihazları, Türkiye'nin önde gelen otomotiv ve savunma sanayi tedarikçilerinin üretim hatlarında güvenle kullanılmaktadır.

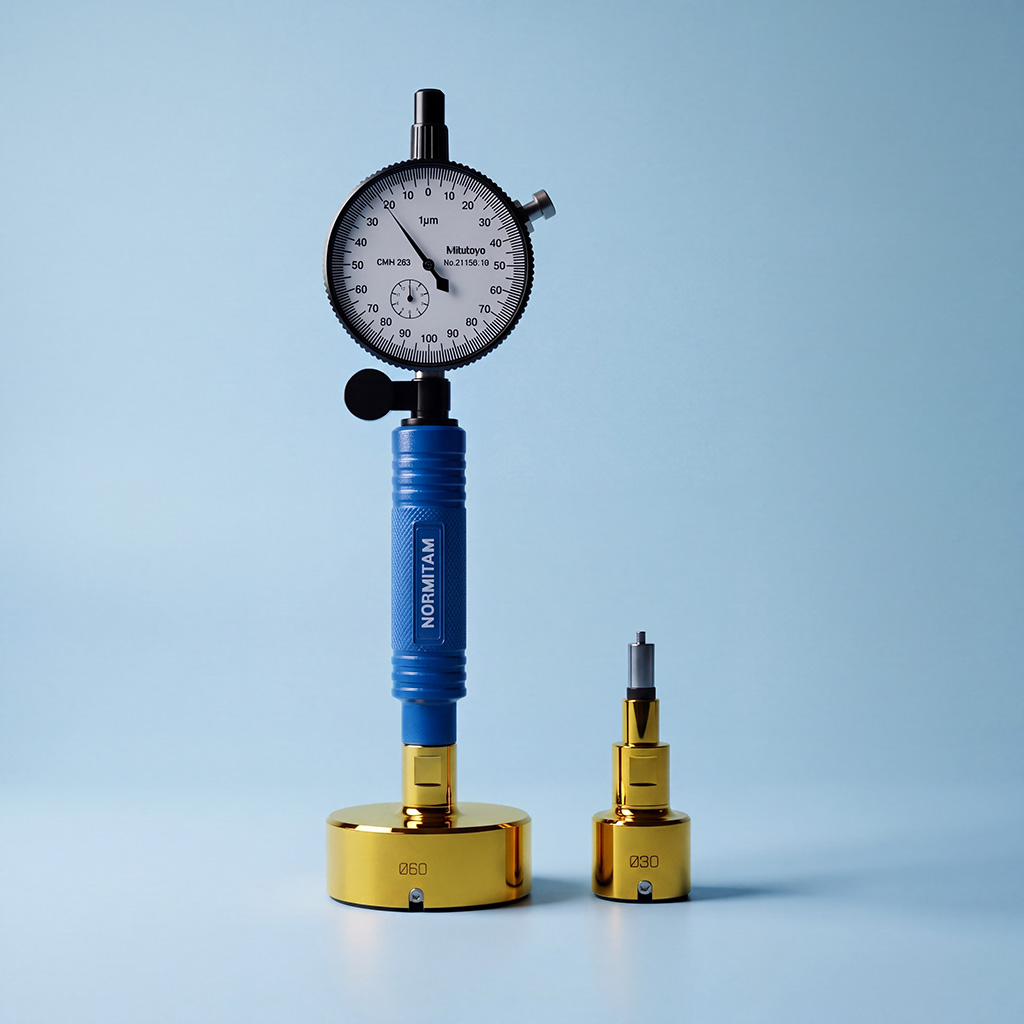

DiaNorm ID & Probe
İç Çap Ölçüm Cihazları
Delik çapı ölçümünde mikron hassasiyeti arayanların tercihi. DiaNorm ID ve DiaNorm Probe iç çap ölçüm cihazları, iki noktadan temaslı ölçüm prensibiyle silindirik deliklerin çapını, ovalliğini ve konikliğini tek operasyonda tespit eder. Ergonomik tasarımı sayesinde operatör bağımsız, tekrarlanabilir sonuçlar verir; dijital gösterge bağlantısıyla ölçüm verileri otomatik kaydedilir. Rulman yatakları, silindir gömlekleri, enjektör gövdeleri ve savunma sanayinde namlu, gövde ve mekanizma deliklerinin dar toleranslı seri kontrolünde delik komparatörü ve iç çap mikrometresine hızlı, güvenilir bir alternatif sunar. İstenilen çap aralığına özel üretilir.

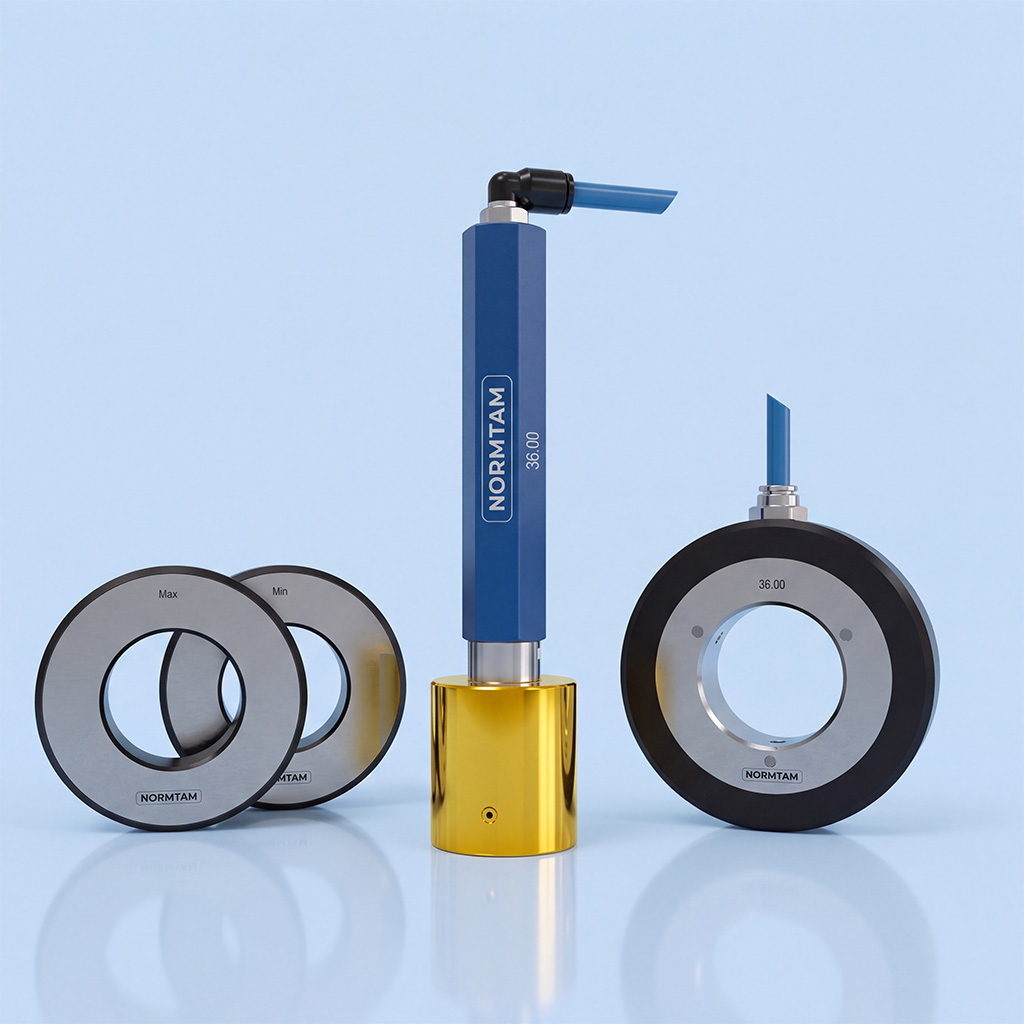

DiaNorm Air
Havalı Ölçüm Mastarları
Temassız ölçümün gücü: parçaya zarar vermeden, saniyede sonuç. DiaNorm Air havalı ölçüm mastarları (havalı tampon ve havalı halka mastarlar), basınçlı hava prensibiyle çalışarak iç ve dış çapları 0,5 mikron çözünürlükte ölçer. Temassız ölçüm sayesinde hassas yüzeylerde iz bırakmaz, aşınma yaşamaz ve on binlerce ölçümde aynı doğruluğu korur. Havalı ölçümde doğruluğun temeli sıfırlama mastarlarıdır: sistemlerimizle birlikte sunulan min-max sıfırlama (ayar) mastarları, DIN 2250 Form B standardının gerektirdiği silindiriklik hassasiyetinde üretilir; böylece cihazınız her ayarda güvenilir referansla çalışır. Talaş ve soğutma sıvısı bulunan atölye ortamında dahi güvenilir çalışan havalı mastarlarımız, seri üretimde çap kontrolünün en hızlı yöntemidir. Metro Display üniteleriyle birlikte kullanıldığında tam entegre bir havalı ölçüm sistemi oluşturur.

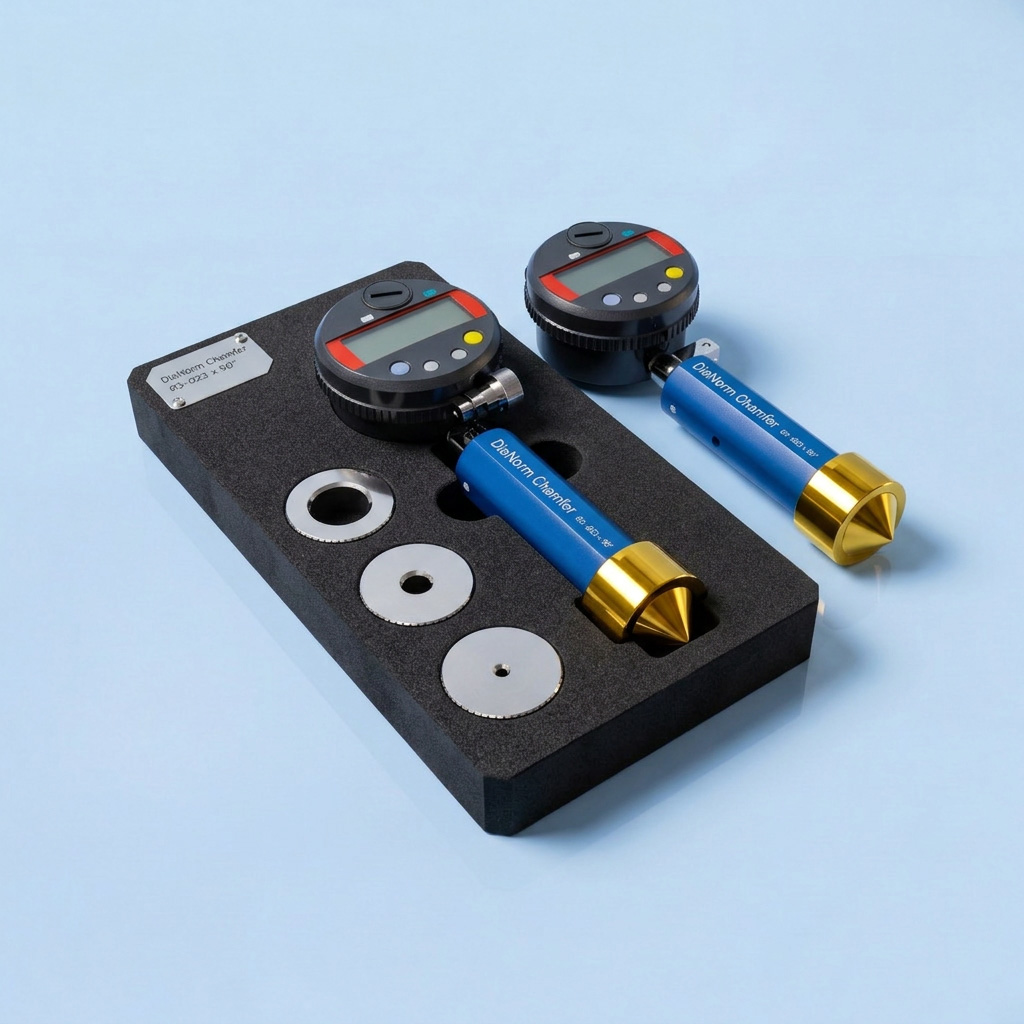

DiaNorm Chamfer
Pah Çapı Ölçüm Cihazları
Pah ölçümünde tahmine son. DiaNorm Chamfer pah çapı ölçüm cihazı, delik ağızlarındaki havşa ve pah çaplarını konik prob tekniğiyle saniyeler içinde, operatörden bağımsız olarak ölçer. Geleneksel yöntemlerle (kumpas, projeksiyon) dakikalar süren ve kişiden kişiye değişen pah kontrolü, DiaNorm Chamfer ile tek dokunuşta tekrarlanabilir bir ölçüme dönüşür. Cıvata deliği havşaları, valf oturma yüzeyleri ve montaj pahlarının kritik olduğu otomotiv ve havacılık parçalarında vazgeçilmezdir. Farklı pah açıları ve çap aralıkları için özel prob seçenekleriyle üretilir.

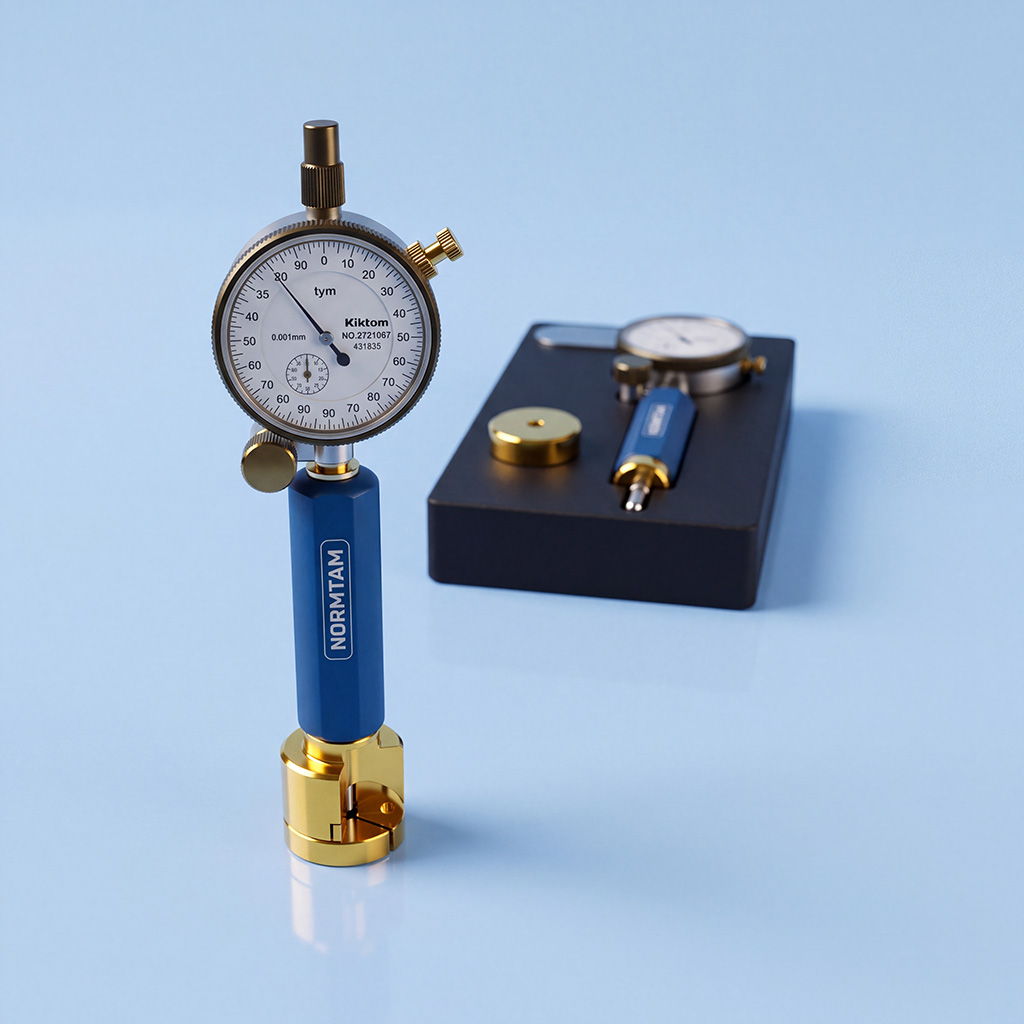

DiaNorm Depth
Derinlik Ölçüm Cihazları
Kademe, kanal ve delik derinliklerinde güvenilir sonucun adı. DiaNorm Depth derinlik ölçüm cihazları; kör delik derinliği, kademe yüksekliği, kanal derinliği ve vida diş derinliği gibi ulaşılması zor ölçüleri mikron hassasiyetinde kontrol eder. Cihaz geometrisine özel tasarlanan oturma yüzeyi sayesinde cihaz her ölçümde aynı referanstan çalışır; derinlik mikrometresiyle yapılan manuel ölçümlerdeki operatör hatasını ortadan kaldırır. Dijital gösterge çıkışıyla ölçüm sonuçları kayıt altına alınır. Seri üretimde derinlik kontrolünü hızlandırmak isteyen işletmeler için idealdir.
Yardımcı Ölçüm Ekipmanları
Ölçüm altyapınızı tamamlayan hassas çözümler. Bu kategoride hassas pasometreler, mil salgı kontrol ekipmanları ve iki punta arası dikey konumlu mil ölçüm sistemleri yer alır. Pasometrelerimiz dış çapların hızlı komparatif kontrolünü sağlarken, salgı kontrol düzenekleri millerin eksenel ve radyal salgısını pratik şekilde ölçer. İki punta arası dikey konumlu mil ölçüm sistemlerimiz ise şaft, mil ve rotor tipi parçaların çap, salgı ve eş eksenlilik ölçümlerini tek bağlamada, dikey konumda ve operatörden bağımsız olarak gerçekleştirir; kademeli millerin seri kontrolünde büyük zaman kazancı sağlar. Tüm ekipmanlarımız atölye koşullarına dayanıklı, kalibrasyona uygun ve dijital göstergelerimizle entegre çalışabilecek şekilde tasarlanmıştır.
Kontrol Mastarları
Kalitenin en yalın dili: geçer — geçmez. Türkiye'nin köklü mastar imalatçılarından biri olarak; DIN ve ISO standartlarına uygun sınır mastarlarından parçaya özel konum kontrol fikstürlerine, konik mastarlardan en üst hassasiyet sınıfı master (referans) mastarlara kadar eksiksiz bir ürün gamı sunuyoruz. Standart ölçülerdeki mastarlarımız stoktan aynı gün teslim edilir; özel mastarlar teknik resminize göre mikron toleranslarla imal edilir.
Geçer-Geçmez
Standart Sınır Mastarları
Seri üretimde en hızlı doğrulama yöntemi. Geçer-geçmez prensibiyle çalışan tampon mastarlar (delikler için), halka mastarlar (miller için) ve çatal mastarlar (dış ölçüler için); DIN 2245, DIN 2250 ve ISO 1938 standartlarına uygun olarak sertleştirilmiş, taşlanmış ve leplenmiş alaşımlı çelikten imal edilir. H7, H6, g6 gibi tüm standart tolerans sınıflarında üretim yapılır; yeşil (geçer) ve kırmızı (geçmez) renk kodlaması ile operatör hatası önlenir. Standart ölçüler stoktan hızlı teslim, ara ölçüler ve özel toleranslar kısa sürede sipariş üzerine üretilir. Kalibrasyon sertifikalı teslimat seçeneği mevcuttur.

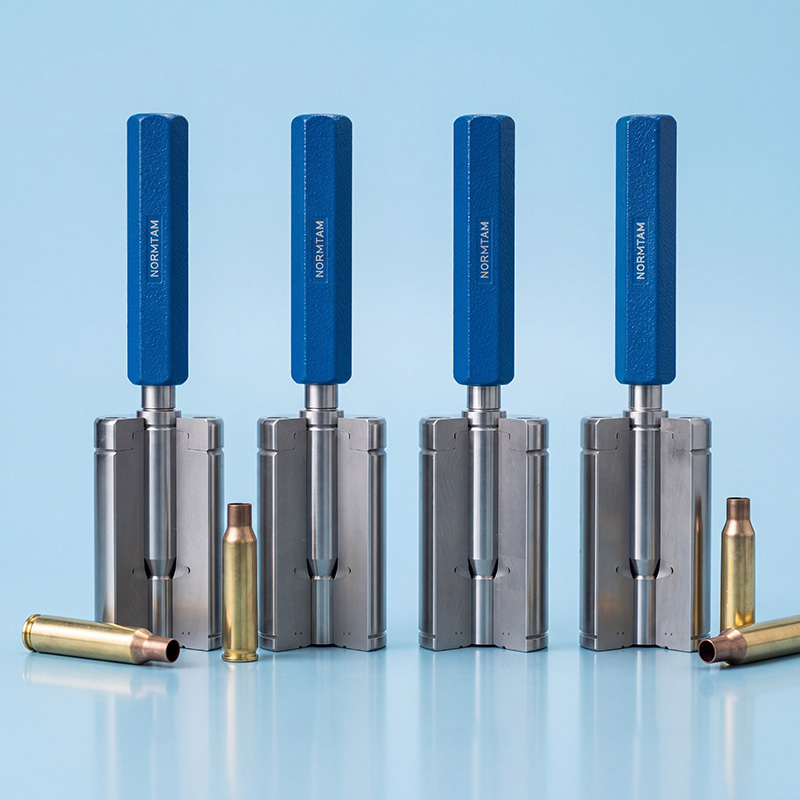

Form ve Konik Kontrol Mastarları
Karmaşık geometrilerin güvenilir kontrolü — savunma sanayinin kritik parçalarında kanıtlanmış hassasiyet. Konik tampon mastarlar, konik halka mastarlar ve özel profil mastarlarımız; başta her kalibredeki namluların fişek yatağı (chamber) konikleri olmak üzere, namlu ağzı konikleri, mekanizma oturma yüzeyleri ve mühimmat gövde profillerinin açısal hassasiyetini boya temas yöntemi veya ölçüm düzenekleriyle doğrular. CNC taşlama tezgahlarımızda mikron toleranslarla işlenen konik mastarlarımız; hafif silahlardan top namlularına kadar farklı kalibrelerde, ulusal ve uluslararası mühimmat standartlarına (CIP/NATO) uygun fişek yatağı geometrilerine göre projelendirilir. Mors konikleri, hidrolik bağlantı konikleri ve takım tutucu gibi endüstriyel uygulamalar için de teknik resminize özel açı ve profillerde üretim yapılır.

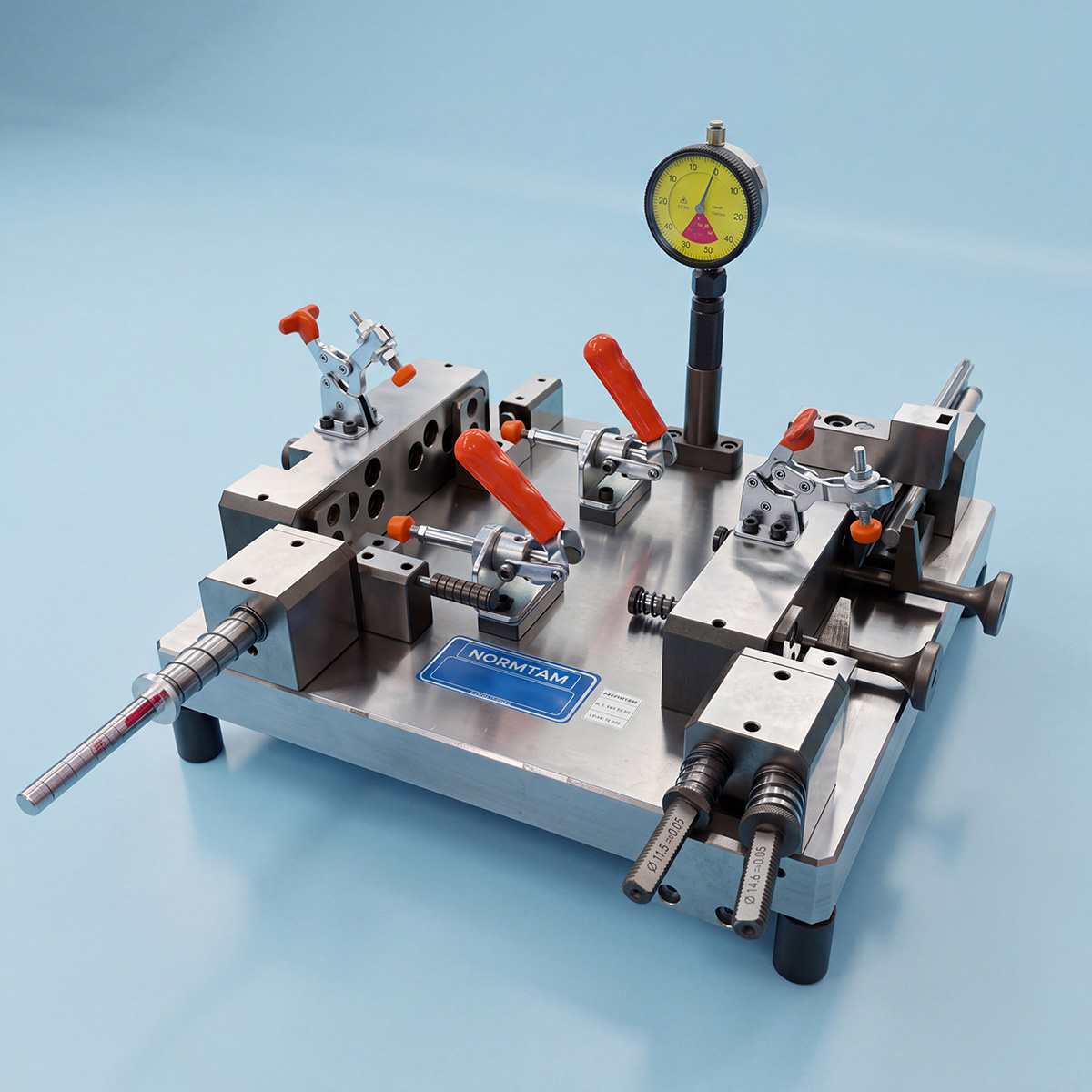

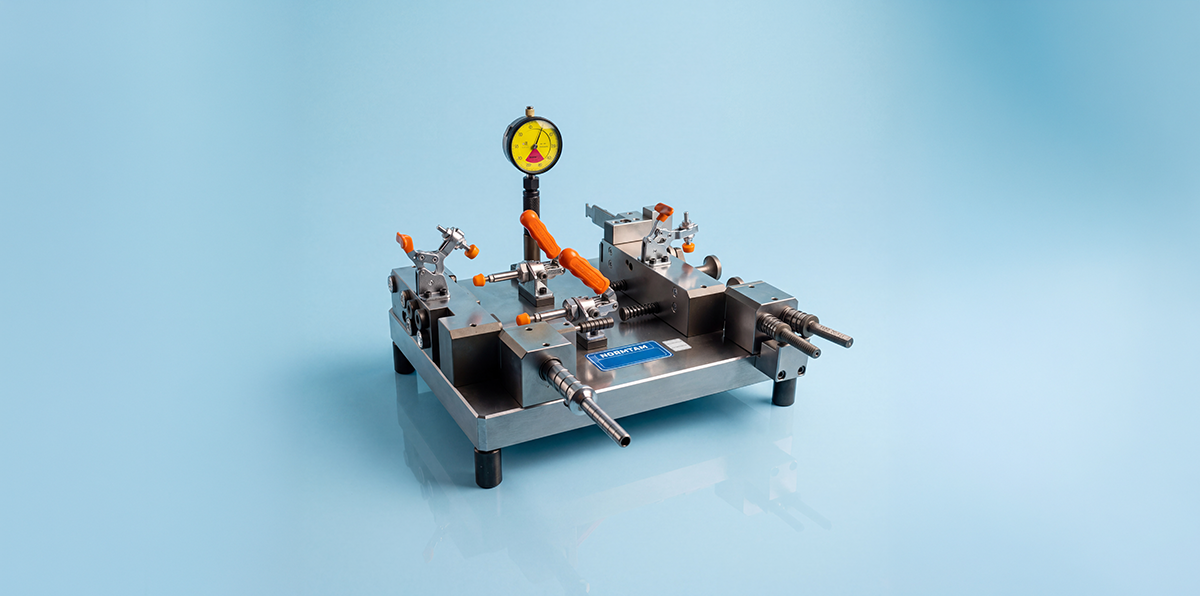

Fonksiyonel Konum Kontrol Mastarları
Parçanız montaja uygun mu? Tek hamlede öğrenin. GD&T (geometrik ölçülendirme ve toleranslandırma) prensiplerine göre tasarlanan konum kontrol mastarları ve koordinat kontrol fikstürlerimiz; delik gruplarının konum toleransını, eksen kaçıklıklarını ve montaj yüzeyi ilişkilerini fonksiyonel olarak doğrular. CMM ölçümünün dakikalar sürdüğü konum kontrollerini üretim hattında saniyelere indirir; her parçanın montaj uygunluğunu %100 garanti eder. Savunma sanayinde silah gövdesi ve mekanizma parçalarının delik grubu kontrollerinde, otomotivde sac parçalar, döküm gövdeler ve kaynaklı komplelerin seri kontrolünde yaygın kullanılır. Her mastar, parçanızın teknik resmine ve datum yapısına özel projelendirilir.

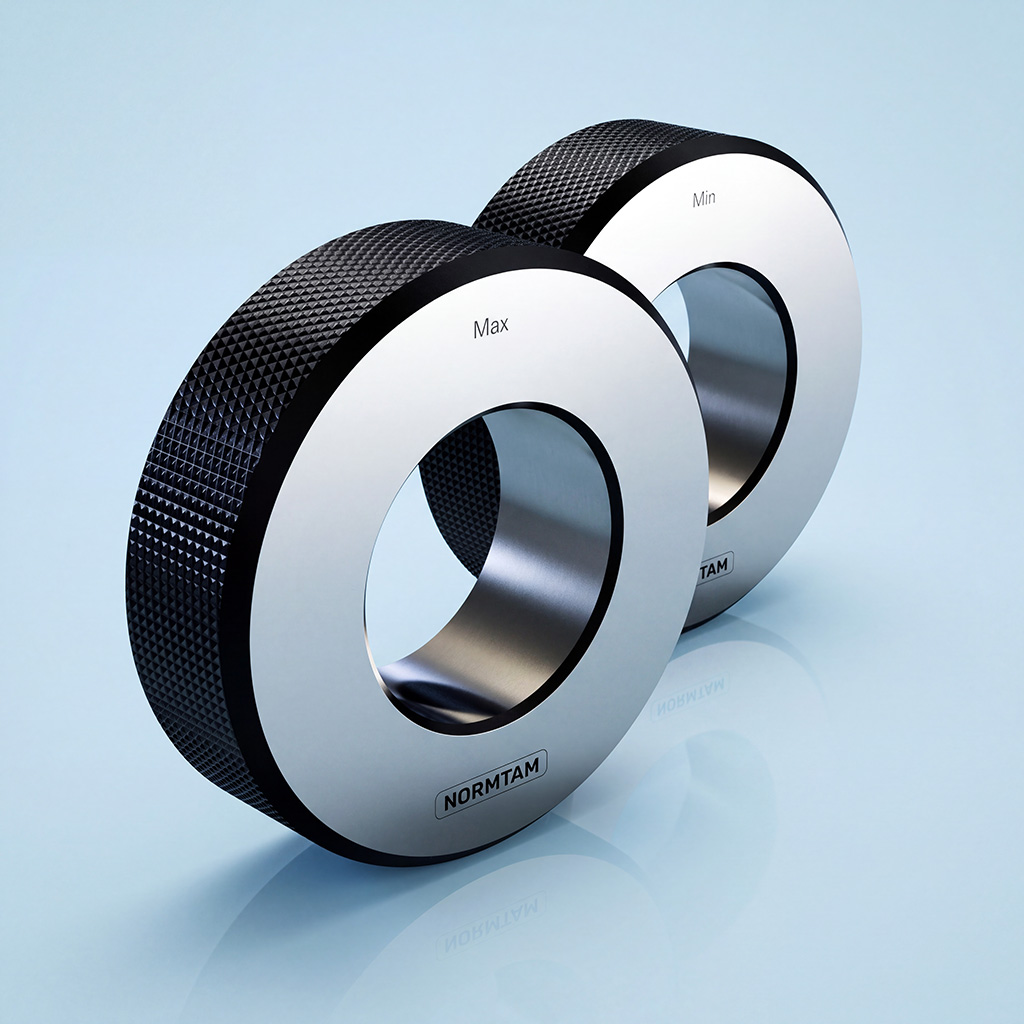

Master Gauges
Referans ve Ayar Mastarları
Ölçüm zincirinizin en üst halkası. Master halka mastarlar, master tampon mastarlar ve referans bloklarımız; havalı mastarların, iç çap ölçüm cihazlarının ve komparatörlerin sıfırlanması ile periyodik doğrulaması için en yüksek hassasiyet sınıfında üretilir. Referans mastarlarda belirleyici olan yalnızca çap toleransı değil, silindirikliktir: ölçüm cihazı ayarlandığı mastarın formunu referans aldığından, silindiriklik hatası doğrudan ölçüm hatasına dönüşür. Bu nedenle master mastarlarımız, kullanım şartlarına ve bağlanacağı ölçüm cihazının tipine göre DIN 2250 Form B veya DIN 2250 Form C standardında, mikron altı silindiriklik toleranslarıyla imal edilir. Isıl işlem sonrası doğal yaşlandırma uygulanan, hassas taşlama ve lepleme ile işlenen mastarlarımız uzun yıllar boyutsal kararlılığını korur. Akredite kalibrasyon sertifikasıyla teslim edilebilen referans mastarlar, ISO 9001 ve IATF 16949 kalite sistemlerinizin izlenebilirlik gereksinimini eksiksiz karşılar.
